Scopti tutte le novità e le versioni rilasciate di IDEA StatiCa


Novità IDEA StatiCa 22.1 - Novità Steel


Miglioramenti nella progettazione e nell'analisi delle connessioni:
•    Horizontal tying resistance


•    Resistenza al Fuoco per connessioni in acciaio


•    Verifica interferenza Piastre e Saldature

Piastre e saldature

•    Connection Browser: Proprietà, parametri e filtri


•    I contatti e le saldature possono essere combinate


•    Rivisitazione dell’operazione di produzione Taglio della Piastra

Taglio della Piastra

•    Novità per BIM link
Importante: gli utenti che utilizzano plugin aggiuntivi per l'importazione di nodi da altri software strutturali in IDEA Connection (ad es. Pro_Sap, ModeSt, Iperspace BIM, Mastersap ecc.), prima di passare alla nuova versione devono verificare se il proprio plugin è aggiornato per funzionare con la versione corrente IDEA StatiCa 22.1

La terza colonna mostra le versioni che non sono più supportate nella 22.1. Le versioni precedenti dei software sotto elencati possono ancora essere utilizzate. Tuttavia, non sarà garantita l’assistenza su progetti creati con versioni obsolete.

Collegamenti BIM aggiornati

Applicazioni obsolete dalla versione 21.1 in poi
Alcune applicazioni non saranno più sviluppate e supportate. Queste non saranno incluse nella configurazione 21.1, la funzionalità completa di tutte le applicazioni obsolete rimane inclusa nell'ultima configurazione 21.0 (Patch 21.0.4). Di seguito sono elencate le applicazioni obsolete nella 21.1:
•    CCS
•    Slab
•    Corbel
•    Frame
•    Column
•    Steel Beam
•    Steel Designer
(Idea.exe rimarrà per il solo collegamento BIM per Midas).

Connection (Global improvements)

Analytical model improvements

GMNA solver

The solver used for the for hollow section joints in IDEA StatiCa Connection and also for GMNIA in IDEA StatiCa Member was improved. Now, it contains a nonlinear formulation of not only shell elements (which was already present in previous versions) but also of links and constraints used in components, such as bolts or welds.

A condensed element has been added at member ends

The model of the connection is greatly improved by insertion of condensed element. This element is added behind the member end and has the same properties as the elastic shell model of the member. It is just one element but it allows any elastic deformation and stress to develop in the member ends. Because of this, the part of the member consisting of shell elements may be shorter and still even improve the model behavior. The length of the condensed element is 4 times the height of the member cross-section. The only difference is for linear buckling and stiffness analyses where the length of the condensed element is 0.5*d. The reason is to keep the buckling mode shapes in the internal plates of the connection rather than in members.

This allows shortening the part of the model where shell elements are used and still increases the precision of the model. The default lengths were shortened to 1.25*h for both open and hollow sections. The big improvement is fewer elements in the model leading to faster calculation time and faster visualization of results.

This has significant consequences:

  • Torsion

The warping was restrained by the multipoint constraints connecting the node with the beam end. These constraints are used to impose loads into the model. Now, the condensed element pushes the restraints further and the member can deform. This results in bigger bimoment in the connection.

  • Results when simplified loading is used

When using simplified loading and the continuous member is selected as bearing, the internal forces are different because the member lengths changed from 1.5*h to (1.25+4)*h. Main difference is that column web panel is loaded more heavily. Nevertheless, the loads in equilibrium is necessary to correctly capture the behavior of continuous member.

  • Cross-section deforms at the end of shell model

This is the main reason the change was made. The cross-section may deform at the ends of model consisting of shell elements. Joints of hollow sections require relatively long members – up to 10 times cross-section diameter. By introducing condensed element behind the part of the model consisting of shell elements, the calculation is much faster with the same precision.

Shell bending resistance reduced for hollow sections (imperfections)

Load resistances of hollow section joints in the codes are determined by Failure Mode Method that uses curve-fitting models determined from experiments and advanced numerical models. The real structure contains initial imperfections and residual stresses, which are not captured by shell models in IDEA StatiCa Connection. To achieve closer compliance with results of codes, the influence of residual stress and initial imperfections was introduced in IDEA StatiCa models by reducing the bending resistance of shells of hollow sections with high D/(2t) ratio. This allows to reduce the resistance of failure modes of joints but keep the normal and bending resistance of hollow section members.

Relative positions of members

This new feature enables to easily place members relative to other member plates. Members can be aligned to plates of other members. The plates are moved and rotated to be parallel.

You can change the position of the member in its properties.

Moreover, the feature is available also for different manufacturing operation: Stiffener can be positioned relative to another plate. The stiffener is placed perpendicular to member axis by default.

Manufacturing operations are consolidated - the property grid is unified and a new setting of Dimension: "Top of steel" is made available for:

- Cleat

- Fin plate

- End plate

- Splice

- Stub

- Plate to plate

Connection design proposal (BETA)

Beta version of the new Connection design proposal helps you find a suitable design solution from a library of predefined designs and directly apply it on your members.

You can open the browser and directly go through available designs for all current members topology of your connection.

Nor the nonstandard topologies, try to select only two members at a time. Switch the Topology to Selection and use the pick tool and hold CTRL to select multiple members. Confirm the selection with Enter/spacebar or right mouse button. The browser will filter the topologies based on your selection.

To display the full content of the library, switch the Topology to None. You can also filter the designs based on bolts and welds or use the search field on the top.

Prospectively, we will implement also the possibility to save custom designs and share them with other.

Connection (Minor improvements)

Fatigue analysis, nominal stress
Fatigue analysis type serves to determine normal and shear stress range between two load cases. The stresses correspond to nominal stresses and must be further evaluated using code design methods. It is assumed to be used for the design of high-cycle fatigue details, where no yielding is expected.

Fatigue analysis type does not provide any final resistance or number of cycles the detail can take. It just provides inputs to further calculations according to codes (nominal stresses in user and automatically defined sections).

The nominal stress can be calculated for:

– Bolts - in tension and shear

– Welds - averaged at plates near the weld

– Plates - averaged along selected lines
The nominal stress is determined by subtracting the stresses of reference load case from another load case. User is provided with a warning if any stress moves from elastic to plastic branch.
To take a closer look at this type of analysis, please visit our Support Center:

Traffic lights for forces in bolts
The visual check of the bolts will be even easier with this useful feature. The tensile force in each bolt is now represented with an arrow in different colors. These colors comply with the well-known “traffic light” principle (grey, green, orange, and red). The size of the arrow corresponds to the tensile force magnitude.

You can change the limits for the level checks in Code setup.

Anchorage formulas, tooltips
To slight improvements could be found in footings.

  • Tooltip for concrete cone breakout area: Tooltip will help you understand the hatched area representing the Ac,N (concrete breakout cone area for group of anchors) in Stress in concrete preview of results for anchors.
  • Descriptions for anchor failure modes: The components of the interaction equations are now numerically represented so that it is clear which one is decisive.

Rotational capacity limited by bolt and weld failure (Stiffness analysis)
In the older versions, the rotational capacity of the connection in the stiffness analysis was determined by the 15 % plastic strain of plates only.
Newly, the limit is defined by the by these three factors:

  • Failure of bolts (in tension)
  • Failure of welds (5 % plastic strain)
  • Plates (15 % plastic strain)

This should affect Rotational capacity value Φc and the moment-rotation diagram.

Application diagnostics and telemetry

Our developers have implemented many new pieces of code to improve the diagnostics and gathering of crashes that may occur at user’s computer. Although hidden to the end user, it will lead to higher stability of software and better diagnostics of the occasional crashes.

Connection (Regional)

US-driven improvements
We have focused on our US users and made their life easier with a set of localization improvements.

Design codes
Possibility to select desired version of AISC 360 (LRFD & ASD) – bolt assemblies affected. Available standards:

- LRFD (AISC 360-16)

- ASD (AISC 360-16)

- LRFD (AISC 360-10)

- ASD (AISC 360-10)
The LRFD/ASD differences are already covered.

US-specific materials added
Provide all common US steel grades and bolt assemblies.
New grade for anchors:

- ASTM F1554

New MPRL items:

- ASTM A1043(M), Gr. 36

- ASTM A1043(M), Gr. 50

- ASTM A1065, Gr. 50

- ASTM A1085(M), Gr. A

- A500, Gr. B, Round

- A500, Gr. B, Shaped

- A500, Gr. C, Round

- A500, Gr. C, Shaped
Capacity design: User defined Cpr
In the analysis of capacity design, the user may set his/her own value of Cpr (the factor to account for peak connection strength, including strain hardening, local restraint, additional reinforcement, and other connection conditions.)
To input a custom value of Cpr, uncheck the “Cpr calculated” option and define the user value.

•    Top of steel input
The new version brings the possibility to define the bolt spacing and dimensions of several operations with a “top of steel” reference: Cleat, Fin plate, End plate, Splice, Stub and Plate to plate.
AISC & EN seismic templates
You can find a brand-new class of connections in the New project wizard. You can find here the predefined designs designated for capacity design check (seismic templates).
Based on the selected standards, different templates are displayed. There are twentynine templates according to ANSI/AISC 358-18 and eight templates according to EC8.

Imperial unit input
Users working in imperial units will appreciate the implementation of the established format of dimensions. From now on, the following number format are accepted:

2'-0"3/4, 2-0"3/4, 2-3/4, 3/4 [in,ft]     for Imperial format
1, -1, 15, 0.75 [in,ft]      for Decimal format

For bolts, you are now able to define the transverse and longitudinal spacing, which is more understandable that the previous input method. The numerical format for bolts is

2"2/3 3" or 2"2/3;3" [in,ft]     for Imperial format
0.15 0.12 or 0.15;0.12 [in,ft]    for Decimal format
The first coordinate represents the first bolt to be placed, the position of the other can be defined either relative to the first one (space separator) or in an absolute manner (semicolon separator).

Russian Standard (SP) anchorage

Implementation of all checks for anchoring in Russian code
Russian code STO 36554501-048-2016, SP 16, and SP 43
•    Tensile steel resistance (SP 43 - Annex G)
•    Pull-out resistance (EN 1992-4, Cl.
•    Concrete cone failure resistance of anchor or group of anchors (STO - Cl. 6.1.3)
•    Anchor shear steel resistance (SP16 - Cl. 14.2.9 and STO - Cl. 6.2.1)
•    Concrete pry-out failure (STO - Cl. 6.2.2)
•    Concrete edge failure (STO - Cl. 6.2.3)
•    Interaction of tensile and shear forces (STO - Cl. 6.3)


The model of the IDEA StatiCa Member has been verified and the application will no longer be in BETA version.
•    GMNIA solver completed
The solver in Member for steel has been improved with several features and made more accurate for some problematic cases. The GMNIA solver is identical to the one used for GMNA analysis for hollow sections in Connection. Nonlinear behavior is now ensured for all constraints and links in the components – bolts, welds, anchors, concrete subsoil. Previously, nonlinear behavior was only for shell elements of plates.
All these changes will influence the analysis of the hollow sections to be closer to code requirements.
•    New solver verifications
IDEA StatiCa Member can model never-ending variety of models. The verification studies were focused on buckling of members and local buckling of plates.
Verification of flexural buckling of columns and lateral-torsional buckling of beams is shown in this link. It contains the comparison to EN design code.
The advantage of modelling member together with connections is shown in this example, where IDEA Member models of compressed symmetrical angles bolted to gusset plates are compared to experiments and advanced numerical models available in literature.
Lateral-torsional buckling of beams with semi-rigid end plate joints were investigated in a series of experiments at Brno University of Technology. A research paper is submitted for Eurosteel conference.

The results of stiffened beams were compared also to ANSYS models.

Local buckling was investigated in cooperation with ETH in Zurich with Prof. Andreas Taras and his team. Rectangular hollow sections are investigated and compared to ABAQUS models used for formulation of 2nd generation Eurocodes. The results show the finite elements in IDEA Member provide very similar results to these in ABAQUS. The results of LBA and GMNIA are nearly identical with the biggest difference of 5%. Also, it was shown that class 4 sections may be safely used with correct settings of initial imperfections.

Another step enables the Member application to emerge from BETA. For concrete, the focus was on fully implementing the RCS app and automatization of reinforced concrete section code-checks.
• Code-checks
Now, all checks are available directly in the Member app, specifically at the Check tab ribbon; no necessity to go to RCS application.
All eight code-checks as Capacity, Shear, Torsion, Interaction, Stress limitation, Crack width, Detailing, and the Summary are available from the ribbon group Code-check results after clicking on the Overall button on the Code-check ribbon group!

User-proofed and favorite traffic light visualization signalizing pass/fail code-check was integrated into the 3D scene when viewing the result checks. Users can easily find out what part of the structure is ok or not and the utilization of the cross-sections. Plus, a table listing sections of extreme checks and a 2D-view of the particular check result in the property window, the same one as in RCS app.

The RCS application engine always performs Code-checks, and it is up to the user how he/she wants to check out the results. To see overall check results in 3D-scene, you click on the Overall code-check button. If you wish to examine the result code-checks, you can click on the Detailed code-check button, which launches the RCS app.

• Report
As crucial as the code-checks is the generation of the report. Now, the report provides all input data and results, both overall and detailed. All necessary information from RCS and Member apps is combined and offers a fully customizable report to print out or save in an editable format.

RCS (Reinforced Concrete Section) application is the oldest application of IDEA StatiCa but still thriving due to its powerful and unique analyses. Several enhancements were done and make RCS even more unbeatable.
Fire resistance of slender columns
A tabulated method providing structural fire design according to EN 1992-1-2 was implemented in version 10.1 of IDEA StatiCa RCS. When assessing the columns according to tabulated data, two possible methods (A, B) are recommended by the code. Both of them were implemented in version 10.1, but method B has been extended to include Annex C. Assessment of fire resistance of slender columns is now available in version 21.0! This solution is suitable for slender columns with slenderness under fire conditions within the range 30 < λfi ≤ 80.

Improvement of stiffness calculation
A correct determination of reinforced concrete section stiffness is the critical characteristic for serviceability limit states assessments. It is not a trivial task. There are many theories or approaches on how to calculate the resulting RC section stiffness. We slightly changed the calculation principles and, most importantly, cleaned up or rearrange the result presentation. As you know, in the previous versions, stiffness values were repeated few times, while others were missing. It was hard to understand it, kind of black box. Now, the users can find straightforward and comprehensive tables listing all necessary stiffness values and inter-result in the Stiffness tab of the RCS app. You can easily find out the stiffness corresponding to a characteristic or quasi-permanent combination, the bending moment at the first occurrence of cracking, etc.

Improvement of interaction check
Interaction check verifies a cross-section capacity to carry additional forces due to shear and torsion in longitudinal reinforcement. The cross-section can be subjected to the normal force, bending moments, and shear forces simultaneously. In complex structures such as bridges, even another component, the torsion moment, can act in the cross-section. That is why we need to take all these components into account and check the cross-section capacity. In the previous versions of IDEA StatiCa RCS, the increment of stress/strain calculation was based on the rebar's linear elastic behavior assumption. With version 21.0, real axial stiffness and tensile strength are respected. Therefore, each rebar's actual stress-state is captured, and increments due to shear and torsion are calculated based on their non-linear stress-strain diagrams. The deformation compatibility of the group of rebars is respected. Practical application:

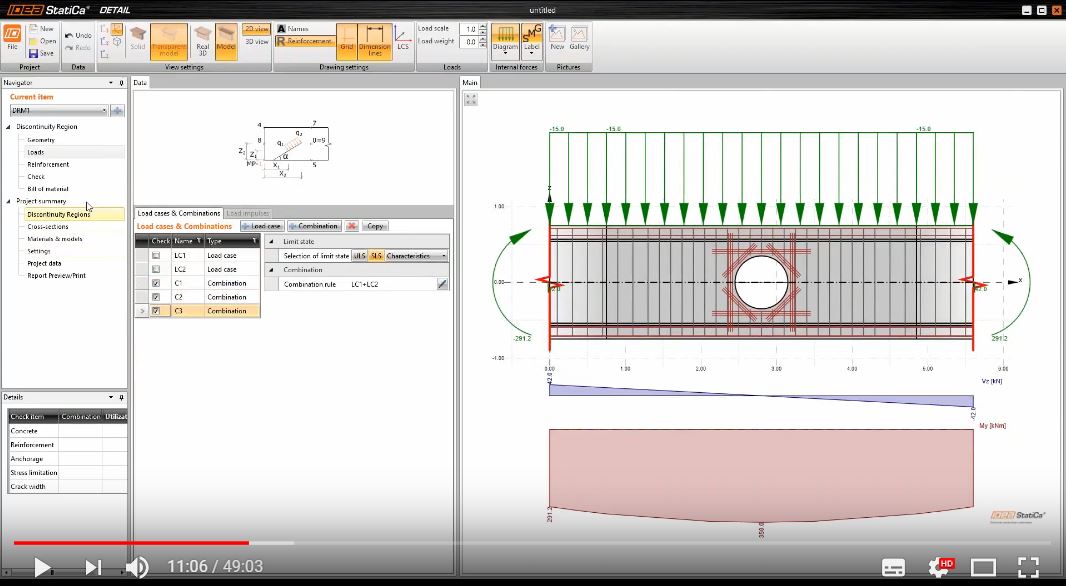

IDEA StatiCa Detail is one of our newest applications. CSFM (Compatible stress filed method) method, which runs on the background of this app, has been developed and ceaselessly improved. We focused on the solver part of Detail and made the calculation faster, more stable and reliable.
Crack width check
An advanced CSFM theory considers two types of cracking, stabilized and non-stabilized. Nonstabilized cracks can occur in regions with geometric ratios lower than the critical ratio, which is the minimum reinforcement amount for which the reinforcement is able to carry the cracking without yielding. Typically stirrups or frame corners are the regions where the nonstabilized cracking is considered. A single crack occurs, and the tension stiffening effect is captured by the so-called Pull-Out-Model (POM). According to the latest research done by ETH Zurich, we improved the theory of the Pull-Out-Model, precisely the average length where the crack can occur or is expected.  In the older version of IDEA StatiCa Detail, the average length depended on the rebar's actual stress state sr . Now, the average length is considered constant with respect to ETH research. That is why the resultant crack width might differ in version 20.1.

Rebar modeling enhancement – superelement
CSFM analysis is based on finite element methods. Concrete members and rebars are composed of finite 2D and 1D elements, respectively. At the same time, multi-point constraints (MPC) and bond elements together with springs at the ends of each rebar capture the interaction between concrete and reinforcement. In version 21.0, the MPC and bond elements were joined together and substituted by the new so-called superelement, which covers their functions in the finite element model. As a result, the CSFM analysis is faster, more stable, and may fix some models that did not converge.

Code-check manager (BIM links)
Latest two major releases supported
We have made several actions to ensure the consistent update process of our BIM links. In each major release of IDEA StatiCa (this year, it will be 21.0 and 21.1), we will support the two most recent major releases of each linked application. The older versions will become obsolete, this will happen in the major IDEA releases only (patches will never disconnect older versions). On the other hand, when a new major release of BIM application comes, we will develop/update the link in 2 months – the link will appear in a patch of IDEA StatiCa.
The current state of the supported versions will be always presented on our web. With the 21.0 release, we will support the versions presented in the first column of the table. The “In development” column represents the newest versions that will start to be supported in a patch of 21.0. The third column shows versions which are no longer supported.

The older versions of BIM linked applications may still be used, nevertheless, we will not actively support the projects or fix possible bugs.
New AxisVM BIM link
Significant improvement of AxisVM BIM link to use IOM will improve the stability of the link and remove obstacles in functionality.

Enhanced Viewer plugins for CAD systems
The free Viewer plugins for CAD applications (Tekla Structures, Autodesk Advance Steel and Autodesk Revit) have been enhanced by new functionality. The Viewer button integrated into the CAD will now open a wizard enabling following actions:
o    Possibility to select desired standard
o    Bulk and One selection mode (known from Code-check manager) o List of exported nodes from the CAD model o View button will open the online Project viewer with the current connection o Synchronize reads the changes in the CAD model for the current connection o Delete the exported connection, if necessary
o    You can directly create an IDEA StatiCa Connection file from here
o    Synchronize, Delete and IDEA StatiCa file may be called as a bulk action for all the connections in the list.

Novità IDEA StatiCa 20

Rilasciata la nuova versione di IDEA StatiCa!


Come mai siamo passati dalla versione numero 10 a 20? Le molteplici nuove funzionalità sembrano giustificare il "+10", ma il motivo è più semplice: allineare il numero di versione all’anno in corso.

Ecco le principali novità della nuova versione:

Importante: gli utenti che utilizzano plugin aggiuntivi per l'importazione di nodi da altri software strutturali in IDEA Connection non devono disinstallare la versione precedente di IDEA StatiCa finchè i plugin non saranno aggiornati e testati per funzionare con IDEA StatiCa 20.

Nuovo sistema di licenza

È stato implementato il nuovo sistema di licenze online di IDEA StatiCa. È basato sull'account, il che significa che tutto ciò che serve per avviare IDEA StatiCa 20 è inserire il nome utente (per impostazione predefinita, un indirizzo e-mail) e la password.


  • I nostri clienti hanno lottato con la logica relativa a chiavi di attivazione, file di licenza e chiavi di protezione USB. La licenza IDEA StatiCa potrebbe essere riparata senza la collaborazione dell'utente finale (riattivazione, ecc.).
  • I clienti dovevano distribuire la licenza di rete sui loro server. La licenza di rete aveva costi aggiuntivi sul prodotto e sulla manutenzione rispetto alla licenza di tipo software.

Il nuovo sistema di licenze online di IDEA StatiCa risolve tutti questi problemi e molto altro. Tutto è fornito in un cloud IDEA StatiCa performante e sicuro al quale gli utenti possono accedere semplicemente con delle credenziali: il loro nome utente (per impostazione predefinita, una e-mail) e la password.

Come funziona la licenza online?

  • L’installazione IDEA StatiCa attraverso il server delle licenze IDEA StatiCa verifica regolarmente la licenza e la configurazione del prodotto.
  • Gli utenti IDEA StatiCa non devono essere sempre online. La licenza funzionerà per 72 ore senza una connessione Internet. Successivamente, è necessario connettersi al server delle licenze.
  • Gli amministratori, così come gli utenti finali, possono visualizzare/modificare la licenza tramite il portale clienti IDEA StatiCa, attraverso i propri dati di licenza.

Sing In License

Finestra di autorizzazione dopo il lancio di IDEA StatiCa e Gestore licenza IDEA StatiCa

Come impostare IDEA StatiCa versione 20

  • Ogni cliente di IDEA StatiCa ha un indirizzo e-mail principale impostato come account amministratore
  • Con il rilascio della versione 20, IDEA StatiCa invierà le credenziali di amministratore a questa email. La licenza avrà diritti basati sul tipo di prodotto e sulle postazioni acquistate
  • Gli amministratori possono quindi aggiungere e rimuovere altri utenti nell'organizzazione
  • Ogni utente dell'organizzazione può consumare solo il tipo selezionato di prodotti IDEA StatiCa.

Guarda il video sul funzionamento sul nuovo sistema di licenza online


Avvisi sulla migrazione

  • IDEA StatiCa 20 ha solo tipo di licenza e avvio: il nuovo sistema di licenze online.
  • Il vecchio sistema di licenze delle versioni fino alla 10.1 rimane invariato e funzionale. Sarà supportato fino al 30. 6. 2021. Dopo tale data, le riattivazioni e qualsiasi altro supporto di licenza non saranno più forniti, si consiglia di passare alla versione 20.

IDEA StatiCa Connection

Vista modello di sezione - disegni (“schizzi”)

La possibilità di ottenere dei disegni di base da modificare era una caratteristica molto desiderata. Tutti gli ingegneri strutturali, i progettisti e i detailers richiedono risultati visivi chiari dei loro progetti. Gli ingegneri vogliono generare "schizzi", i detailers vorrebbero riceverli, non iniziare i disegni da zero. Ora è possibile definire e modificare i modelli di sezione nella finestra principale della scena 3D.

Vista modello di sezione - disegni (“schizzi”)

Connessione progettata e la sua vista sezione modello nella finestra della scena 3D

È possibile definire diverse viste in sezione, ognuna di esse deve essere collegata alla piastra e i limiti della sezione o l'orientamento della sezione possono essere modificati.


Sezione dell’unione, posizione dei bulloni, etichette di saldatura

La vista del modello di sezione può essere stampata per riportare o salvata in una galleria per un ulteriore utilizzo.

Generazione automatica di etichette per saldature e piastre che descrivono rispettivamente il tipo e lo spessore della saldatura e lo spessore / le dimensioni della piastra.

Schizzi IDEA

Etichette saldatura ed etichetta proprietà piastra

Questa funzione è disponibile solo per versione avanzata di IDEA StatiCa Steel Enhanced.

110 nuovi modelli di connessione nella procedura guidata di avvio

IDEA StatiCa il team di supporto raccoglie continuamente le richieste degli utenti per nuovi modelli. Risultato? 110 nuovissimi modelli di connessione disponibili nella procedura guidata di avvio di IDEA StatiCa Connection. È quindi possibile modificare ulteriormente qualsiasi modello per ottenere i parametri di progettazione desiderati. Ciò aiuterà gli ingegneri di tutto il mondo a progettare centinaia di connessioni ripetitive in pochi secondi e a dedicare il loro prezioso tempo a capire quelle complesse.

110 nuovi modelli

Nuovi modelli nella procedura guidata di avvio

Connessioni acciaio-legno

La progettazione e la verifica dei collegamenti acciaio-legno sono stati una caratteristica richiesta per molto tempo. La tecnologia era già stata sviluppata, ma prima doveva essere sottoposta ad alcune ricerche. Infine, possiamo introdurre connessioni in legno-acciaio per estendere le possibilità di progettazione delle connessioni.

Connessioni acciaio-legno

Esempi di connessioni acciaio-legno

Il nuovo modello di materiale per elementi in legno è stato sviluppato e verificato. La condizione di carico può essere applicato agli elementi in legno e si possono ottenere risultati sulle piastre in acciaio di collegamento. Le verifiche secondo normativa per le piastre in acciaio sono disponibili in base al codice scelto. Le verifiche degli elementi in legno e dei bulloni non vengono fornite e devono essere eseguite da un'applicazione di terzi.

Sono state implementate due nuove operazioni di produzione per gli elementi in legno – Piastra del fazzoletto e Piastra di Connessione. Gli utenti possono effettuare la selezione nel menu Operazioni di produzione.

Operazioni di produzione Piastra del fazzoletto e Piastra di Connessione per elementi in legno

Operazioni di produzione Piastra del fazzoletto e Piastra di Connessione per elementi in legno

Per aiutare l'utente nella progettazione di connessioni acciaio-legno, sono stati aggiunti nuovi modelli alla procedura guidata.

Modelli di connessione acciaio-legno

Modelli di connessione acciaio-legno

Questa funzione è disponibile solo per versione avanzata IDEA StatiCa Steel Enhanced.

Miglioramenti dell’operazione di produzione Coprigiunto

Le connessioni con coprigiunto sono molto diffuse per la loro versatilità. I miglioramenti nell’operazioni del Coprigiunto offrono nuove possibilità nella progettazione di connessioni e giunti. Due piastre qualsiasi perpendicolari tra loro possono essere collegate con un coprigiunto, così come qualsiasi piastra generica può essere collegata tramite coprigiunto ad un elemento o un elemento di irrigidimento.

La sezione T-stub può essere usata per sostituire delle L nell’operazione Coprigiunto o per collegare ali e anima. Perciò i diversi tipi di connessioni bullonate ora possono essere progettate più velocemente.

Esempi di coprigiunti

Esempi di coprigiunti: Due piastre perpendicolari collegate da coprigiunto; Piastra generica collegata tramite squadrette all'elemento e T-stub definito sulle ali dell’elemento

Intaglio sull’elemento

Nel caso di sovrapposizione degli elementi, l’apertura/intaglio doveva essere definito manualmente dall'operazione di produzione Apertura sulle ali degli elementi. Causando, conseguentemente, una maggior numero di operazioni di produzione. Da ora, la funzione Intaglio può essere utilizzato quando è necessario per evitare interferenza tra travi e colonna/ trave. Questa funzionalità è implementata per le operazioni di produzione Flangia, Piatto rinforzato, Coprigiunto.

Intaglio sulle ali definite dalla nuova funzione

Intaglio sulle ali definite dalla nuova funzione

Miglioramenti sulle verifiche

  • Verifica secondo EN degli ancoraggi

Nella versione precedente di IDEA StatiCa Connection, finora le verifiche di ancoraggio sono state eseguite secondo ETAG. Dalla versione 20, le verifiche degli ancoraggi sono conformi a quelli attualmente in vigore EN 1992-4.

verifica degli ancoraggi secondo codice EN 1992-4

Risultati dettagliati della verifica degli ancoraggi secondo codice EN 1992-4.

Tutte le formule e i valori sono forniti nelle tabelle dei risultati dettagliate.

IDEA StatiCa Connection 20 riepilogo verifica di riferimento ancoraggi:

Codice nazionale

Verifica ancoraggi




ACI 318-14


CSA A23.3-14


AS 5216:2018


Non eseguita

  • Tensione di contatto tra due piastre

Il contatto non lineare tra le piastre è essenziale per una corretta progettazione delle connessioni in acciaio. I contatti vengono definiti automaticamente in caso di definizione di un gruppo di bulloni o manualmente attraverso l'operazione di produzione Griglia di bulloni o Contatto. Ora è possibile visualizzare la tensione di contatto tra due piastre. Questo aiuta a comprendere meglio il comportamento della connessione e un migliore controllo della validità del modello (prying, deformazione, ecc.).

Risultati della tensione di contatto

Risultati della tensione di contatto tra la flangia e l’ala della colonna

  • Piastra di base parzialmente appoggiata

L'ancoraggio dei giunti in acciaio è ora ancora più versatile, con la possibilità di supportare parzialmente la piastra di base o l'elemento.

Ancoraggio generico su blocco di fondazione

Ancoraggio generico di un elemento su blocco di fondazione parziale in calcestruzzo.

Libreria delle sezioni preferite

Il database della libreria delle sezioni contiene sezioni tipiche per otto codici di progettazione con un totale di più di migliaia di elementi, quindi molte possibilità di progettazione. Ma può anche rendere noioso il processo di definizione e ricerca della sezione desiderata, specialmente per la progettazione di connessioni ripetitive. Dalla versione 20, l'utente può facilmente contrassegnare la famiglia di sezioni desiderata come preferita e creare un elenco separato dal resto del database. Questo accelera notevolmente il processo di progettazione.

Ordine degli elementi nella libreria delle sezioni in base alla regione

IDEA StatiCa riorganizza automaticamente l'ordine degli articoli in sezione in base alla normativa di progetto selezionato all'avvio di IDEA StatiCa Connection. Grazie a questa funzione, ad es., gli ingegneri statunitensi che utilizzano il codice AISC avranno le sezioni pertinenti all’AISC nelle prime righe della libreria. Queste impostazioni possono essere configurate da tutti gli utenti individualmente all'interno dell'azienda per accelerare il lavoro di ognuno.

Sezioni e Operazioni

Sezioni contrassegnate come preferite dall'utente e Opzioni delle preferenze utente disponibili al primo avvio di IDEA StatiCa Connection

Sezioni tipiche di Taiwan

Le sezioni tipiche di Taiwan sono state implementate nella libreria delle sezioni. Le sezioni UC, L, CHS, e RHS con (TW) sono ora disponibili nella libreria delle sezioni trasversali.

Sezioni tipiche di Taiwan

Hong Kong Code (HKG)

Il codice di progettazione di Hong Kong (HK) per connessioni e giunti acciaio-acciaio è ora disponibile insieme ad altri sette standard di progettazione. I bulloni dei componenti, i bulloni precaricati e le saldature vengono controllati in base a HK CoP:2011 e CoP:2013, compresi i dettagli. È stato implementato anche la verifica dei dettagli per i bulloni e la verifica della resistenza del blocco in calcestruzzo.

Codice di progettazione indiano (IS)

L’Indian Steel Design Code (IS) per giunti acciaio-acciaio è ora disponibile insieme ad altri sette standard di progettazione. I bulloni dei componenti, i bulloni precaricati, le saldature e il calcestruzzo in compressione sono verificati secondo IS 800:2007 e IS 456:2000, compresi i dettagli.

Nella libreria sono elencate le classi dell’acciaio, di bulloni e le tipiche sezioni in acciaio.

Codice di progettazione indiano (IS)

Codice di Hong Kong, codiice indiano e sezioni tipiche

IDEA StatiCa Code-check manager

Interfaccia utente unificata per CAD e FEA

L'interfaccia utente dell'applicazione IDEA StatiCa è la chiave per facilitare il flusso di lavoro quotidiano. D'ora in poi, l'interfaccia utente di Code-check manager è unificata per le applicazioni CAD e FEA, e può essere utilizzato per esportare, gestire, ricalcolare o sincronizzare tutte le Connessioni o gli Elementi.

Applicazione Code-check manager

Applicazione Code-check manager

Tekla Structures, Advance Steel e Revit

Tutti i collegamenti CAD ora utilizzano la stessa tecnologia e ciò ci consente di migliorare la funzionalità con una sola schermata per tutte le applicazioni CAD. Per IDEA StatiCa 20 è stato implementato un modo completamente nuovo di importare travi a sezione trasversale asimmetrica come forme L, U, ecc. Ora il posizionamento della sezione viene importato esattamente come è definito nell'applicazione CAD senza ulteriori modifiche.

Selezione multipla ed esportazione da FEA

L'importazione dalle applicazioni FEA è ora più semplice che mai, l'utente può selezionare più nodi, e il Code-check manager li importerà tutti come connessioni uniche.

Connessioni importate da Robot Structural Analysis

Connessioni importate da Robot Structural Analysis mediante funzionalità di selezione multipla.

Questa funzione è disponibile per la versione Expert e Enhanced di IDEA StatiCa Steel.

Il calcolo e la sincronizzazione di tutti gli articoli elencati sono disponibili solo nella versione Enhanced di IDEA StatiCa Steel.

Miglioramenti del collegamento BIM RFEM e RSTAB

Nelle versioni precedenti, l'esportazione dall'applicazione FEA RFEM/RSTAB era un processo in tre fasi, in cui dovevano essere scelti un nodo e quindi le aste. Dalla versione 20, gli utenti possono eseguire l'esportazione con l'unico passaggio obbligatorio, cioè la selezione delle aste e del nodo desiderati.


IDEA StatiCa Member

La versione BETA di IDEA StatiCa è stata un successo! È diventata subito una delle applicazioni IDC StatiCa più lanciate. In base al feedback degli utenti, abbiamo migliorato varie GUI e le funzionalità di verifica e questa applicazione sta diventando parte della soluzione IDEA StatiCa per l'acciaio.

Insieme a un team di università, abbiamo anche terminato il lavoro di verifica e validazione. IDEA StatiCa Member è adeguatamente testato rispetto a moltissimi esempi.

IDEA StatiCa 20 offre una versione completa di IDEA StatiCa Member in modo che gli strutturisti possano gestire correttamente problemi di buckling e stabilità in una complessità variabile di progetti in acciaio.

Per supportare flussi di lavoro fluidi, abbiamo implementato collegamenti BIM con diverse applicazioni FEA – SAP 2000, ETABS, Robot Structural Analysis, Staad.Pro, RFEM/RSTAB, e AxisVM.

Buckling globale e locale simulato in IDEA StatiCa Member

Buckling globale e locale simulato in IDEA StatiCa Member

IDEA StatiCa Member è automaticamente disponibile per tutti gli utenti con licenza IDEA StatiCa Steel, versione Enhanced. Maggiori informazioni, tutorial, progetti di esempio e molto altro sono disponibili sul sito IDEA StatiCa Member.

Buckling di un portale in IDEA StatiCa Member

Buckling di un portale in IDEA StatiCa Member

Le operazioni di produzione nella versione BETA del Member sono limitate. D'ora in poi, il pieno potenziale di progettazione viene fornito con cinque nuove operazioni di produzione come il taglio dell’elemento, l’apertura, il rinforzo, il piatto di irrigidimento, il taglio della piastra, l’elemento di irrigidimento e la saldatura.

Operazioni di produzione in IDEA StatiCa Member.

Operazioni di produzione in IDEA StatiCa Member.

IDEA StatiCa Concrete e Prestressing

Novità IDEA Concrete e Prestressing v20: Leggi le release notes...

Novità IDEA StatiCa 10.1

Leggi le release notes

IDEA StatiCa Connection

Processo di analisi batch

La nuova funzione batch per l'analisi di elementi di progetto multipli è ora disponibile per calcolare tutti gli elementi in una sola volta.

Tutti gli elementi di progetto preparati precedentemente, possono essere analizzati tutti insieme usando il comando "Calcola tutto" nella tabella degli elementi di progetto.

Processo di analisi batch

Nuova operazione di produzione: volume negativo

L'operazione “Volume negativo” è stata aggiunta per definire un elemento ausiliario utile per operazioni di produzione avanzate successive.

Il volume negativo può essere usato per sottrare alcune parti interessanti degli elementi. Questo è utile soprattutto per le aperture di forme irregolari.

volume negativo

vol negativo

Analisi non lineare per materiale e geometri (GMNA)

È stato implementato un nuovo tipo di analisi per gli elementi a sezione cava. L'analisi non lineare per il materiale (GMNA) è una parte importante della verifica secondo normativa per gli elementi con sezione cava che influenzano significativamente sulla resistenza calcolata dell'intera connessione. La funzione GMNA è attivata per impostazione predefinita in tutti i nuovi progetti in cui un elemento portante ha una sezione cava assegnata. I progetti delle versioni precedenti mantengono le loro impostazioni originali. Gli utenti possono passare a GMNA nella finestra di dialogo delle impostazioni.

Analisi non lineare per materiale e geometri (GMNA)Analisi non lineare per materiale e geometria

Fino alla versione 10.0, il metodo CBFEM ha utilizzato l'analisi non lineare per il materiale (metodo MNA, diagramma di lavoro elasto-plastico). Questa soluzione è sufficiente per la stragrande maggioranza dei casi delle connessioni. Per elementi specifici di sezione cava e/o elementi con pareti estremamente sottili, il carico puntuale può causare elevate deformazioni locali (specialmente delle sezioni trasversali) che influenzano la stabilità complessiva dell'elemento. Ecco perché abbiamo sviluppato un'analisi nuova e più avanzata basata sulla soluzione non lineare per la geometria che tiene conto di questi effetti. La nuova analisi si chiama GMNA - analisi non lineare per geometria e materiale. Abbiamo verificato questo approccio utilizzando modelli di ANSYS e ABAQUS.

Il calcolo GMNA avvicina i risultati dell'analisi al comportamento reale (ma non necessariamente ai requisiti del codice). Ciò potrebbe comportare uno scenario in cui una connessione creata in v10.0 e ricalcolata in v10.1 utilizzando GMNA fornisce risultati diversi. In generale, i risultati sono meno conservativi per gli elementi in trazione e più conservativi per i membri in compressione.

È possibile che alcune connessioni progettate nella versione precedente, in particolare quelle progettate in modo molto aggressivo e / o con valori al limite della verifica, non superino più il controllo del codice nella versione 10.1. Consigliamo di ricalcolarli nella versione 10.1 e di esaminare le differenze con la versione precedente insieme al partner di supporto locale (rivenditore) o direttamente con il team IDEA StatiCa.


Mesh aggiornata per gli elementi a sezione cava

Nelle ultime versioni, mappare gli elementi finiti all'intersezione dei membri della sezione cava era un compito complicato che spesso portava alle dimensioni irregolari degli elementi finiti attorno al bordo dell'intersezione. Ciò ha causato valori massimi medi elevati ed estremi locali generati sui piccoli elementi triangolari. Il generatore di mesh migliorato può creare mesh più regolari attorno al bordo all'intersezione degli elementi cavi che forniranno risultati migliori.

Mesh aggiornata per gli elementi a sezione cava

Codice di progettazione russo – verifica della resistenza del blocco in calcestruzzo

Il codice russo dell'acciaio è stato introdotto già nell'ultima versione, ora abbiamo aggiunto alcune estensioni. Verifica del codice della resistenza del blocco in calcestruzzo secondo la norma SP 63.13330.2012, Cl. 8.1.44 è stato implementato.

Codice Russo

Codice di progettazione cinese

Il codice di progettazione cinese dell'acciaio (CHN) per giunti acciaio-acciaio è ora disponibile insieme ad altri cinque standard di progettazione. Le componenti bulloni,  bulloni precaricati e saldature vengono controllati in base a GB 50017 compresi i dettagli. È stato implementato anche il controllo dei dettagli per bulloni e controllo della resistenza dei blocchi in calcestruzzo.

Nella libreria sono elencati i tipi di acciaio, di bulloni e le sezioni trasversali tipiche dell'acciaio cinese.

Codice di progettazione cinese



Elenco delle ultime versioni supportate

Sono stati fatti molti sforzi per migliorare le procedure e i flussi di lavoro BIM. La versione 10.1 offre una perfetta compatibilità con i seguenti software FEA e CAD:

IDEA StatiCa Connection


Supported version

Advance Design

2018, 2019


X5 2b



Midas Civil + Gen

2018, 2019


2019, 2020



Robot Structural Analysis*

2019, 2020




20.2, 21. 21.1

SCIA Engineer

18.1, 19


Tekla Structural Designer

2018i, 2019


12, 13



Modest (Tecnisoft)


IperSpace BIM (Soft.lab)


Pro_Sap (2Si)


WinStrand (Enexsys)


Advance Steel

2019, 2020

Tekla Structures

2018, 2018i, 2019

Advance Steel

2019, 2020

* Per Robot Structural Analysis, SAP2000 ed ETABS, la versione 10.1 supporta solo l'esportazione diretta di connessioni / travi attraverso il Code-check manager. L'esportazione dell'intero modello in IDEA StatiCa BIM è interrotta.


Esportazione migliorata da Tekla Structures

L'operazione di produzione del volume negativo implementata in IDEA StatiCa Connection migliora anche il processo di esportazione da Tekla Structures.

Tutte le aperture correttamente modellate in Tekla Structures vengono ora esportate in IDEA StatiCa Connection.

Esportazione migliorata da Tekla Structures

Esportazioni migliorate da Advance Steel

L'operazione di produzione del volume negativo implementata in IDEA StatiCa Connection migliora anche il processo di esportazione da Autodesk Advance Steel. Tutte le aperture correttamente modellate utilizzando il comando Element contour-UCS sono ora importate in IDEA StatiCa Connection.

Esportazioni migliorate da Advance Steel

IDEA StatiCa Viewer

Nuovo flusso di lavoro per ingegneri e disegnatori senza licenza IDEA StatiCa

Hai mai avuto bisogno del tuo collega per esportare una connessione da Tekla Structures ma la licenza IDEA StatiCa non era sulla sua macchina? Ora può ottenere un plug-in GRATUITO da esportare da Tekla Structures, Advance Steel e Revit.

Inoltre, tutti i disegnatori senza licenza IDEA StatiCa possono esportare una connessione al Visualizzatore progetti e inviare il file della .ideacon all'ingegnere strutturale.


La ribbon IDEA StatiCa dentro Tekla Structures o Revit ora ha due pulsanti:

  • Code-check manager – questa è l'integrazione desktop standard attivata durante l'installazione dell'installazione IDEA StatiCa (ed è a pagamento). Permette di lavorare con più connessioni contemporaneamente, sincronizzare i modelli, ecc.

this is the standard desktop integration activated while installing IDEA StatiCa setup (and it is paid). It enables to work with multiple connections at a time, synchronize models, etc.

Viewer – nuovo pulsante per esportare qualsiasi connessione all'ambiente online di IDEA StatiCa Viewer. Questo è GRATUITO. Ciò significa che non richiede una licenza di IDEA StatiCa. Si attiva scaricando un plug-in dal sito IDEA StatiCa o Tekla.


Esportazione da Advance Steel

IDEA StatiCa viene richiamato utilizzando i comandi in Advance Steel.

CONUI – lancia il Code-check manager. Questa è l'integrazione desktop standard attivata durante l'installazione dell'installazione IDEA StatiCa (ed è a pagamento). Permette di lavorare con più connessioni contemporaneamente, sincronizzare i modelli, ecc.

Ora ci sono sei nuovi comandi per esportare qualsiasi connessione all'ambiente online di IDEA StatiCa Viewer. Questo è GRATUITO. Ciò significa che non richiede una licenza di IDEA StatiCa. Si attiva scaricando un plug-in dal sito Web IDEA StatiCa o Autodesk App Store. Differiscono in base al codice di progettazione desiderato:


Opzioni di esportazione

IDEA StatiCa Viewer ha una nuova opzione di esportazione - scarica il progetto IDEA StatiCa:

Questo è accessibile direttamente nella barra multifunzione principale, accanto all'esportazione del 3D DWG file.



IDEA Open Model (IOM) API

Abbiamo rielaborato l'interfaccia IDEA Open Model (IOM). Questa API pubblica può essere utilizzata per creare un collegamento tra IDEA StatiCa e qualsiasi software FEA o CAD.

Abbiamo depositato tutte le informazioni ed esempi IOM nella community di GitHub. Il forum può essere utilizzato per risolvere i problemi con l'implementazione IDEA StatiCa IOM di terze parti:


IDEA StatiCa Member

Esistono molti ottimi strumenti per la progettazione di telai in acciaio 3D: SAP2000, Robot Structural Analysis, SCIA Engineer, ecc. Questi coprono quasi la maggior parte dei requisiti dei progettisti di strutture in acciaio. Tuttavia, ci sono problemi da risolvere, principalmente:

  • Connessioni, dettagli, nodi
  • Problemi di stabilità e buckling

IDEA StitaCa offre ora una soluzione per entrambi questi problemi:

IDEA StatiCa Connection per la verirfica di nodi e connessioni di qualsiasi topologia.

IDEA StatiCa Member per la risoluzione di tutti gli argomenti poco chiari di stabilità e instabilità.

La progettazione di un complesso "pezzo di struttura" – un’asta o un segmento è ora più facile che mai. L’elemento analizzato e tutti i membri ad esso correlati vengono separati dal frame 3D e risolti utilizzando l'approccio CBFEM.

  • L'analisi globale del telaio in acciaio viene eseguita in un programma FEA
  • L'elemento analizzato viene caricato da forze interne calcolate
  • I nodi e le connessioni sono progettati nell'interfaccia utente IDEA StatiCa Connection
  • Le operazioni di produzione possono essere applicate all'elemento: irrigidimenti trasversali o longitudinali, aperture, tagli, ecc.
  • I carichi vengono applicati agli elementi e alle estremità degli elementi correlati (principio di equilibrio)
  • Il modello di analisi del Member viene creato automaticamente da CBFEM

L'applicazione Member fornisce 3 tipi di analisi:

  • MNA – Analisi non lineare per il materiale
  • LBA – Analisi di buckling lineare (buckling, stabilità)
  • GMNIA – Analisi non lineare per materiale e geometria con imperfezioni

IDEA StatiCa 10.1 contiene una versione BETA di IDEA StatiCa Member per l'analisi strutturale e la progettazione di bar member (travi, pilastri, controventi, ecc.).


Buckling globale e locale simulato in IDEA StatiCa Member


Buckling di un telaio in IDEA StatiCa Member

Novità IDEA StatiCa 10.0


IDEA StatiCa Connection

Verifica sismica

Il nuovo tipo di analisi Capacity design (Gerarchia delle resistenze) sostituisce la corrente Member capacity design. La nuova analisi è in grado di eseguire la verifica secondo normativa dei giunti nelle zone sismiche in tutto il mondo poiché fornisce una personalizzazione di alto livello. L’operazione Elemento dissipativo è aggiunta in quegli elementi o piastre selezionati con applicato il coefficiente di sovraresistenza.

Inoltre, il coefficiente di incrudimento della deformazione può essere personalizzato. La formazione di una cerniera plastica può essere analizzata e verificata. L'analisi Capacity design è fornita per tutti i codici disponibili (EN, AISC, CISC, AS, SP).

Verifica sismica

Verifica della deformazione locale degli elementi a sezione cava

Verifica allo stato limite di esercizio della deformazione locale per elementi a sezione cava.

Verifica della deformazione locale degli elementi a sezione cava

SP – Normativa Russa

È stato implementato il codice russo della progettazione in acciaio SP 16 per giunti acciaio-acciaio. Le componenti bulloni, bulloni precaricati e saldature sono verificate secondo SP 16 compresi i dettagli. È stato implementato anche la verifica dei dettagli costruttivi per i bulloni.

La classe della acciaio, dei bulloni e le sezioni tipiche Russe ora sono presenti nella lista della libreria delle sezioni.

normativa russasezioni russe

Operazioni di produzione

  • Rinforzi – possono essere aggiunti automaticamente anche alle sezioni saldate. Ora il rinforzo cambia le sue dimensioni in base all’ala più piccola.

Operazioni di produzione

  • Saldatura di elementi a sezione cava l'uno sull'altro. Anche diversi spessori possono essere saldati insieme.
  • Taglio ad angolo retto per elementi di irrigidimento – l’elemento di irrigidimento può essere tagliato e saldato da entrambi i lati in una sola operazione di produzione.


  • Elemento a sezione cava tagliato da una piastra – per le piastre del fazzoletto, ora viene intagliato il reale contorno nell'elemento cavo.

Elemento a sezione cavo tagliato da una piastra

IDEA StatiCa Code-check manager

Aggiornamento dei collegamenti CAD

È stato fatto un grande sforzo per migliorare la procedura BIM in modo da rilevare meglio le saldature. Nella versione 10.0,  le saldature longitudinali alla trave vengono importate correttamente nei giunti del telaio.

Aggiornamento dei collegamenti CAD

Aggiornamento dei collegamenti FEA

Il collegamento BIM con SAP2000 è stato aggiornato in modo che la versione corrente di SAP2000 21.0 ora sia completamente supportata.

Nuovi collegamenti con i software italiani:

IperSpace BIM


IDEA StatiCa Steel Member

Steel member è una nuova applicazione che prende il Metodo a elementi finiti basato sulle componenti da IDEA StatiCa Connection e lo applica su una scala più grande – a parti intere di una struttura: elementi, colonne e telai.

L'applicazione ha l'obiettivo di analizzare i fenomeni di instabilità e instabilità latero-torsionale della trave considerando la reale influenza delle estremità e delle gunzioni intermedie. Gli ingegneri eseguiranno l'analisi di stabilità della trave nelle applicazioni FEA ancora in un modo a cui sono abituati. IDEA StatiCa Steel Member consentirà analisi più precise di elementi atipici o complessi.

IDEA StatiCa 10.0 include una versione BETA di IDEA StatiCa Steel Member per l'analisi strutturale e la progettazione di elementi come travi, colonne, diagonali, ecc. per dimostrare le possibilità di calcolo. La versione BETA non è disponibile al pubblico. Se sei interessato a ricevere un pacchetto di BETA test (un tutorial, un video esplicativo e un modulo di feedback), contattaci all'indirizzo





IDEA StatiCa Detail

Basato su un metodo unico, Continuous stress field method (CSFM), IDEA StatiCa Detail sta portando una complessa progettazione strutturale e una verifica secondo normativa nel lavoro quotidiano degli ingegneri che si occupano di calcestruzzo. Mentre la versione precedente ha migliorato le capacità di calcolo, questa è focalizzata sull'ottimizzazione dei materiali e sul risparmio di tempo per gli ingegneri strutturali.

Ottimizzazione dell’armatura

L'ottimizzazione delle armature nell'area delle discontinuità o sull'intera struttura non è un compito facile a causa del processo di iterazione. Il diagramma bilineare di sforzo-deformazione del materiale dell’armatura con il campo plastico consente il massimo utilizzo delle armature. Il processo di ottimizzazione sta andando a livello delle combinazioni per lo stato limite ultimo. Usando la checkboxes, possiamo selezionare ciò che vogliamo ottimizzare – un gruppo di barre, tutte le barre longitudinali, le staffe o tutte loro. Quando selezioniamo l'ottimizzazione di un solo gruppo di barre, il calcolo viene eseguito per questo gruppo e tutti gli altri non vengono considerati.


Un'altra opzione è quella di ottimizzare tutte le armature longitudinali del dettaglio,  muro o trave subito. In questo caso, l'utente deve essere consapevole del fatto che il gruppo di barre è ottimizzato insieme – a causa dell'interazione tra gruppi di armature, l'utilizzo risultante può essere diverso dall'utilizzo di un solo gruppo di barre.


Terza opzione è l'ottimizzazione dell’armatura a taglio sotto forma di staffe che è disponibile solo per gli elementi 1D e per i modelli degli angoli del telaio. La procedura di ottimizzazione divide i dettagli in segmenti di lunghezza massima di 1 metro e l'algoritmo cerca una distanza ottimale delle staffe in questi segmenti.


Nuovi modelli di diaframmi

I nuovi modelli introducono un modo più veloce di creare diaframmi a ponte utilizzati comunemente. È possibile utilizzare i nuovi modelli di diaframma a cassone, multicella, diaframma a due vie o diaframma autostradale a due corsie. Questi modelli contengono carichi sotto forma di taglio e torsione dai casi di carico permanente e variabile, che vengono trasferiti attraverso le pareti della sezione del cassone scatolare.

Nuovi modelli di diaframmi




Input dati da XML a IOM

IOM (IDEA open model) è stato esteso dai dati per la verifica delle sezioni  in calcestruzzo armato e precompresso utilizzando l'applicazione RCS.

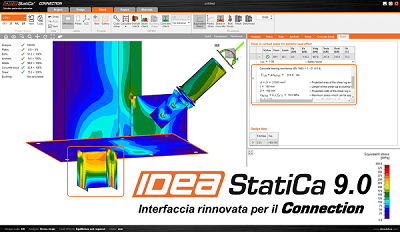

L’interfaccia del programma contiene contiene quasi tutti i dati utilizzati nell'applicazione RCS. Allo stesso tempo, è stato creata la libreria in cui l'utente può chiamare le applicazioni di terze parti e lanciare le verifiche e visualizzare i risultati. I risultati sono nel formato IOM.

Release notes IDEA StatiCa 8.2

IDEA StatiCa Steel Connection

Ecco le novità principali dell'ultima release

Normativa per la  progettazione

  • CISC – miglioramenti generali di tutte le verifiche
  • AISC – implementazione delle verifiche degli ancoraggi

Operazioni di produzione

  • Ancoraggi – soluzione generica: possibilità di aggiungere più tipi di ancoraggi (diverse dimensioni e materiali) sulla stessa piastra di base e più blocchi di calcestruzzo
  • Rinforzi – rinforzi interni, piastre di copertura
  • Piastre e piastre di appoggio
  • Taglio degli elementi in continuità


  • saldatura tonda su profili RHS
  • saldatura parziale
  • saldatura intermittente


  • fori asolati
  • definizione personalizzata dei bulloni nella libreria MPRL


  • contatto bordo-bordo
  • contatto bordo-superficie

Nuova relazione di progetto

  • nuovo stile e interfaccia
  • campi di testo personalizzati e immagini
  • formule dettagliate delle verifiche

Links FEA

  • aggiornamento del file di progetto esistente di IDEA StatiCa
  • possibilità di copiare i carichi tra i file di progetto di IDEA Statica

Miglioramenti nei links CAD

  • corretta importazione delle piastre tonde
  • taglio dei profili a sezione circolare
  • piastre piegate.

IDEA StatiCa 8.0

Release notes IDEA StatiCa Steel Connection

La versione 8 è il capitolo successivo nel reinventare la progettazione delle connessioni in acciaio. La maggior parte delle nuove funzionalità e dei miglioramenti sono stati ispirati dai nostri clienti e partner

Novità più importanti

  • IDEA Connection ora ha 4 tipi di analisi

-  Verifica di sforzo/deformazione

-  Verifica della rigidezza della connessione

-  Verifica della capacità dell’elemento            NEW

-  Verifica della resistenza del nodo                NEW

  • Sono state aggiunte e  migliorate diverse operazioni di produzione

-  Tirante

-  Coprigiunto generico

-  Piastra generica

  • Sono state aggiunte le formule all’interno delle tabelle dei risultati
  • Personalizzazione

-  Nuovo wizard all’avvio per determinare la normative e le unità di misura

-  Migliore utilizzo delle unità di misura imperiali

-  Spessore della piastra e della saldatura in pollici



  • Nuovo strumento per l'attivazione dei collegamenti BIM  – direttamente dall'applicazione iniziale di IDEA StatiCa
  • Posizione dei carichi nella connessione – Nodo/ Bulloni / Posizione
  • Elementi predefiniti per modelli - materiale, bullone, coprigiunto
  • Rinforzo interno in CHS e RHS

NUOVI collegamenti BIM con programmi FEA (CAE)

Staad.PRO (Bentley)

SCIA Engineer (SCIA Nemetschek)

RSTAB (Dlubal)

Advance Design (Autodesk)

AxisVM a RFEM – il collegamento ora avviene tramite una procedura guidata diretta.

Collegamento BIM con programmi CAD

·         Link Tekla Structures – Tabella di conversione per il riconoscimento delle sezioni e dei bulloni

·         Link Advance Steel - Tabella di conversione per il riconoscimento delle sezioni e dei bulloni

·         Importazione delle sezioni da Advance Steel

Più opzioni di analisi dei nodi

IDEA Connection esegue l’analisi di sforzo/deformazione dell’intero nodo e l’analisi della rigidezza di un elemento connesso. Ora abbiamo aggiunto la Verifica della capacità dell’elemento e la Verifica della resistenza del nodo. La prima è necessaria per la progettazione di strutture in zone sismiche, la seconda aiuta a comprendere il grado di sicurezza e la capacità di progetto dell'intero nodo.


Verifica della capacità dell’elemento

IDEA Connection verifica la connessione sotto l’effetto del carico di progetto applicato. In molte zone soggette a pericolosità sismica, è richiesto di verificare la connessione con il momento massimo che può essere sopportato dagli elementi connessi. Calcoliamo tale momento nel software e lo applichiamo sullo specifico elemento. Tutti gli altri elementi nel nodo sono portati.

Il valore del momento è calcolato e non può essere modificato.

Il momento è calcolato in modo diverso secondo EN e AISC:

Capacità di progetto secondo EN 1998

Rd >= 1,1 * γov * Rfy

Rd - Resistenza della connessione non dissipativa

γo - 1,25

Rfy - Tensione di snervamento

Capacità di progetto secondo AISC 341-10

Mpe = 1,1 * Ry * Fy * Zx

Mpe - Momento previsto in corrispondenza della cerniera plastica

Fy - Tensione di snervamento

Ry - Rapporto tra la sollecitazione di snervamento attesa e lo snervamento minimo specificato (tabella A3.1)

Zx -  Modulo di resistenza plastico

Le connessioni progettate sulla base del momento massimo di solito hanno bisogno di essere irrigidite maggiormente rispetto alle connessioni in strutture regolari.

L’elemento connesso non è verificato. Deve essere progettato in modo conveniente nell'analisi globale della struttura.


Verifica della resistenza del nodo

Il progettista di solito progetta la connessione o il nodo per sopportare il carico di progetto noto. Ma è utile sapere anche quanto il progetto è lontano dallo stato limite, quanto è grande la riserva nel progetto e quanto questo sia sicuro. Questo può esser fatto semplicemente attraverso il nuovo tipo di analisi – Verifica della resistenza del nodo.

L’utente immette il carico di progetto come nel progetto standard. Il software automaticamente incrementa proporzionalmente tutte le componenti del carico finché una delle verifiche risulta non soddisfatta. Inoltre viene fornito un diagramma semplice in cui l’utente ottiene il rapporto tra il carico massimo e il carico di progetto.



Operazioni di produzione

L’ampia scelta di operazioni di produzione, aiuta a modellare nodi in acciaio di qualsiasi tipologia. Il progettista può ora lavorare con le barre d’acciaio (a sezione tonda). Le operazioni esistenti di piatto di irrigidimento e fazzoletto, sono state migliorate e dotate di maggiori funzionalità.

Barra d’acciaio

I progettisti fino ad ora non potevano utilizzare barre con profilo circolare nel loro modello. Questa opzione è stata implementata nella versione 8.0. L'utente può trovare questa sezione nella libreria dei profili.

Il profilo circolare pieno può essere utilizzato nella connessione con fazzoletti. Il profilo non è convertito in piastre di acciaio come tutti gli altri. Non vengono rappresentati i risultati delle barre – questi devono essere rappresentati nella progettazione globale dell’elemento. La saldatura è verificata come tutte le altre nel nodo.

Piastra di collegamento e Fazzoletto



La connessione con coprigiunto ora può essere applicata anche su elementi inclinati.

La stessa funzionalità come quella che abbiamo per le piastre terminali è stata implementata anche qui. I due elementi connessi sui lati opposti possono essere risolti in unica operazione.


Piatto rinforzato

Il piatto rinforzato è una tipica connessione a taglio dell’anima verticale del profilo. Abbiamo ampliato le funzionalità di questa operazione, per essere in grado di connettere qualsiasi piastra di un elemento. Questo consente di modellare, per esempio, le tipiche connessioni sismiche. Il taglio dell’estremità dell’elemento fa parte dell’operazione.


Formule nelle tabelle dei risultati

IDEA StatiCa Connection fornisce per tutte le verifiche, le tabelle con tutti i risultati necessari. L’utente può visualizzare i valori di input e risultati finali delle verifiche, come nel caso delle verifiche dei bulloni e delle saldature. Inoltre è bene sapere cosa c'è dietro i numeri, quale formula viene utilizzata, quale articolo della normativa viene applicato. Questa opzione molto richiesta è ora disponibile.

Le tabelle dei risultati sono come quelle della versione 7.

Quando l'utente clicca sul pulsante + nella riga interessata, questa si espande e mostra i relativi valori e le formule utilizzate per il calcolo.


Posizione dei carichi nella connessione

La posizione dell'effetto del carico ha grande influenza per la corretta progettazione della connessione. Per evitare tutte le incomprensioni, permettiamo la scelta  di 3 opzioni nella v8.0 – Nel nodo / Nei bulloni/ Posizione.


Miglioramenti nella personalizzazione del codice e delle unità di misura

Quando si avvia per la prima volta il programma si può scegliere il codice e il sistema delle unità di misura.

Ora sono disponibili le corrette impostazioni di spessori per le piastre e le saldature per il mercato statunitense.


Spessori delle piastre:



L‘utente può semplicemente fare clic sul pulsante con la freccetta nera per impostare l'elemento successivo dalla linea dei prodotti.



I nuovi tools sono disponibili anche per le unità di misura metriche.

Release notes IDEA StatiCa Concrete & Prestressing

Version 8 is focused on simplifying and improving design process of concrete members. Majority of the new features was inspired by our users, resellers and partners.



·         Combinations in combinations

·         User defined load groups

·         Draped strands

·         Implementation of new NEN annex

·         Linear stresses along the beam length


·         Load cases assigned to different load group in combination.

·         Imported load cases from moving loads merged into one LC

·         RCS project saving as binary file

·         IOM – tests of input data

·         Export of bill of material into XLS

·         General settings moved to ribbon

·         Limited interaction check also in RCS

FEA Links

·         Export of beams from Advance Design into IDEA Beam


New features


1. Combinations in combinations

A possibility to add combinations into combinations has been implemented. This option is available through new tab in Load combinations manager.


2. Load cases assigned to different load groups

Sometimes it comes as handy to assign load cases into different load groups as it is considering different coefficients (psi, gamma, …) in different combinations.


3. User defined load groups

The user can now define his own load types for bridge constructions. For example trams, oversized convoys, metro cars etc. These groups can be included/excluded from bridge load rating checks due to Traffic checkbox.


4. Moving load cases from import

We have been given 12 separate load cases for imported moving load cases from Midas Civil. In newest version it comes to improvement by merging these cases into one to simplify your workflow. E.g. LM1+N, LM1-N, LM1+Vy, … is now replaced by MV-LM1.


5. RCS binary file

New option to save in RCS as a binary file has been added. Option to save in XML format is still available.


6. Draped strands

Draped strands are now added into Tendon designer. We have a possibility to change eccentricity along the length of prestressed strands.


7. IOM test of input values

IOM – tests of input values is mainly developed as new extension for those customers and partners, who use IOM interface to run non-linear analysis and design of IDEA StatiCa.


8. Export of bill of material

The export of bill of material including tendons into XLS format has been added to your workflow.


9. New NEN annex

We implemented latest NEN annex for our Dutch customers. The design of reinforcement should respect code dependent calculations.

·         Change of sr,max calculation as following:


·         Replace equation 7.11 by: Design of reinforcement should respect code dependent calculations due to implementation of effective modulus Ef.


10. General settings moved to ribbon

We moved some general settings to the ribbon to make our module RCS more user-friendly. You can find newly added buttons in right section of ribbon.


11. Linear stresses along the tendons

New functionality in Tendon designer calculates linear stresses along the tendons. A very helpful feature while tuning the tendon´s forces and layout during the design process. New way of the design of tendon in IDEA StatiCa.


12. Advance Design

New BIM link with Graitec´s Advance Design with the possibility to import beams into IDEA Beam.

Haunched beam of general section imported into IDEA StatiCa


13. Limited interaction check

We added limited interaction check also to RCS. In previous versions, this was possible only in Beam module. To access this check, please find it in Current Section & Extreme -> Design Member -> Member data and check the checkbox. After this, you should be able to decide in which type of combination it should be considered in Internal forces Tab.

Release note IDEA StatiCa v7.1

IDEA StatiCa Steel

La versione 7.1 porta ancora più innovazioni. Ci siamo concentrati sulla semplificazione del programma dal punto di vista dell'utente, sui metodi più avanzati di modellazione e sulla verifica degli elementi di collegamento - saldature e bulloni.

Nuove caratteristiche

  • “Visualizzazione a semaforo” delle verifiche
  • Bulloni precaricati
  • Interazione taglio trazione nel bullone
  • Nuovo modello di analisi delle saldature con comportamento plastico
  • Dettagli sismici – intagli e dettagli “a forma di osso di cane”
  • Relazione – Oggetto corrente / Tutti gli oggetti / Oggetti selezionati
  • Link BIM con AxisVM e RFEM attraverso procedura guidata


  • Capacità rotazionale della connessione
  • Connessione della trave – correzione della geometria „non corretta“
  • Tabelle della verifica dei bulloni (Bulloni, Ancoraggi, Bulloni precaricati)
  • Nuovi tipi di sezioni
  • Importazione di piastre di irrigidimento da DXF
  • Esecuzione della verifica di stabilità con “un solo click”

“Visualizzazione a semaforo” delle verifiche

La novità più visibile in IDEA statica 7.1 è la rappresentazione grafica delle verifiche.

Le verifiche di tutti gli elementi sono ordinate nei seguenti gruppi e visualizzate secondo i  corrispondenti colori del semafori:

  • Basso utilizzo (grigio)
  • Ottimale (verde)
  • Attenzione (arancione)
  • Sovraccaricato (rosso)

La sezione Progetto del programma ora offre solo questa opzione. Tutti gli altri metodi di visualizzazione della verifica sono disponibili nella sezione Verifica.

Ora è possibile fare clic su una sola componente della connessione nella finestra 3D, in modo da selezionare automaticamente la corrispondente operazione di produzione e modificare immediatamente le sue proprietà.

Bulloni Precaricati

Abbiamo implementato i bulloni precaricati. E’ possibile verificare il confronto con i bulloni standard con il seguente collegamento:

La connessione è caricata da una sola forza di trazione. Di seguito si vede la verifica delle piastre nel caso di bulloni standard.

Se si verifica la stessa connessione con i bulloni precaricati è possibile vedere una minor deformazione e una distribuzione uniforme della forza di taglio. La capacità della connessione è minore in questo caso.

IDEA Statica Connection esegue verifiche allo Stato Limite di Servizio dei bulloni precaricati. Se vi è un effetto di scorrimento, i bulloni non soddisfano la verifica. Allora lo Stato limite Ultimo può essere verificato utilizzando bulloni standard.

Interazione taglio trazione nel bullone

IDEA Statica  Connection  può verificare i bulloni per interazione di taglio e trazione.

Nel caso di impostazione "portante" entrambe le verifiche vengono eseguite separatamente.

Nuovo modello di analisi delle saldature con comportamento plastico

Abbiamo implementato un modello della saldatura più accurato. Le saldature sono modellate da uno speciale elemento elastoplastico che viene aggiunto tra le piastre. Viene applicata una analisi non lineare del materiale  e viene determinato un comportamento elastoplastico nella saldatura solida equivalente. E’ utilizzato un modello ideale plastico e lo stato di plasticità è controllato mediante le tensioni nella sezione di gola della saldatura.

I risultati sono molto più accurati (saldature lunghe, giunti non completamente irrigiditi).

Il metodo di modellazione della saldatura a partire dalla versione 7.0 (e precedenti) può essere ancora usato per una rapida pre-progettazione di connessioni complesse.

Dettagli sismici – intagli e dettagli a “osso di cane”

I giunti progettati in zona sismica richiedono particolari tipi di dettagli. Abbiamo sviluppato l’input di intagli nelle anime e speciali tagli "a forma di osso di cane" delle flange per far rispettare la cerniera plastica sull’elemento.

Relazione – Oggetto corrente / Tutti gli oggetti / Oggetti selezionati

Abbiamo cancellato la voce Risultati nel navigatore e implementato un nuovo modo di selezione dei contenuti della Relazione:

  • Oggetto corrente
  • Tutti gli oggetti
  • Oggetti selezionati

Link BIM con AxisVM e RFEM attraverso procedura guidata

C'è una nuova procedura guidata per eseguire il collegamento tra IDEA statica Connection e Axis VM e RFEM. L’ingegnere strutturista può modellare e analizzare la struttura nella applicazione FEA, selezionare il nodo richiesto con gli elementi e esportare questi direttamente in IDEA statica Connection per la progettazione e verifica del giunto.

Capacità rotazionale della connessione

La capacità rotazionale della connessione è un valore importante, soprattutto nel caso di analisi sismica. Esso fornisce informazioni sulla duttilità della connessione e la capacità di assorbimento di energia sismica. Il suo valore è calcolato per il 15% di deformazione plastica e può essere trovato nella tabella dei risultati.

Connessione della trave – correzione di geometria „non corretta“

Gli elementi del giunto in acciaio non sono allineati in un piano in molti casi pratici.

Piastre non completamente parallele sono leggermente piegate nella realtà. Questo è un problema in un modello matematico, ma lo abbiamo risolto in IDEA Connections.

Tabella delle verifiche dei bulloni (Bulloni, Ancoraggi, Bulloni precaricati)

Abbiamo riorganizzato le tabelle delle verifiche dei bulloni e li abbiamo separati in gruppi:

  • Bulloni
  • Bulloni precaricati
  • Ancoraggi

Nuovi tipi di sezione

Ci sono nuovi tipi di CSS in IDEA Statica 7.1 – profilo a T come composizione della sezione I e della sezione generale a freddo definita da una tabella.

Altri miglioramenti

  • Importazione di piastre di irrigidimento da DXF
  • Avvio della analisi di stabilità con un“un solo click”. L’analisi standard viene eseguita automaticamente in background.

IDEA StatiCa Concrete e Prestressing

IDEA StatiCa Concrete and Prestressing – collegamenti per importare modelli da software FEA 3D

Sono stati estesi e migliorati i collegamenti per il trasferimento di modelli strutturali da software FEA 3D in IDEA statica per la progettazione strutturale delle strutture in cemento armato e precompresso.


  • Collegamenti diretti per l’importazione da Robot, SAP 2000
  • Plug-in Axis VM - consente l'esportazione e la verifica di elementi strutturali in IDEA RF Trefolo, IDEA Statica Trave, IDEA Statica Connessione.
  • L'importazione è comoda e veloce tramite procedura guidata specializzata di facile utilizzo.
  • Precompressione, Fasi di costruzione, Analisi dipendente dal tempo (TDA)

Importazione facile e comoda di modelli strutturali tramite procedura guidata

I modelli strutturali creati e analizzati in diversi software FEA possono essere importati facilmente e velocemente mediante procedura guidata specifica. La procedura guidata passo passo permette di definire il tipo strutturale e impostare tutti i dati necessari per il trasferimento della geometria, carichi, fasi di costruzione e di precompressione per l'importazione dei dati.

Deformazioni non lineari – effetto di ritiro

Sono stati migliorati calcolo e verifica delle deformazioni della trave. L’effetto del ritiro è stato implementato nel calcolo di deformazione di travi in cemento armato e precompresso. Ora è disponibile la deformazione non lineare con l'effetto di fessurazione e ritiro anche per travi precompresse. Ora, la deformazione non lineare del cemento armato, la trave precompressa e post-tesa possono essere calcolati considerando l'effetto di creep, ritiro e fessurazione.

Deformazioni non lineari di travi precompresse

Perdite a lungo termine nel cavo di progetto

Nella ultima versione 7.1 è possibile visualizzare sia perdite a lungo termine che a breve termine per la progettazione di cavi di precompressione. Tutti i risultati per le perdite di tensione dei cavi possono essere rappresentate graficamente ed anche come dati tabulari per tutte le sezioni sull’elemento trave.

Caricamento più veloce della sezione da BIM all'applicazione RCS

La velocità di trasferimento dei dati tra l'applicazione BIM e RCS è di 20 volte superiore.

Esportazione XLS dei risultati sforzo-deformazione per la limitazione dello sforzo e controllo della larghezza delle fessure

E’stata implementata una nuova funzione per la visualizzazione dei risultati per tutte le fibre della sezione di calcestruzzo, in modo che l'utente abbia la possibilità di vedere tutte le sollecitazioni e le tensioni e non solo estremi.

Nella applicazione RCS questa funzionalità è implementata per i risultati della limitazione dello sforzo e il controllo della larghezza e permette l'esportazione dei risultati come dati tabulari (documento xls). Lo schema geometrico della sezione, sollecitazioni e deformazioni per tutte le fibre, e per tutte le combinazioni sono rappresentati nei dati esportati.

Release note IDEA Statica 7.0

IDEA Statica Steel

Version 7 is the next chapter in reinventing steel connection design. It comes one year after the previous version 6 and brings many new features and improvements. Majority of them were inspired by our users, resellers and partners.


  • Stiffness and deformation capacity
  • Base plates, anchors
  • Stiffening members
  • General contacts between plates
  • SAP2000 - new FEA link


  • Model of welds
  • Tekla/ Advance steel links
  • Report – one line content
  • Dxf pictures
  • Loads – export to Excel
  • Simplifications – setups, ribbons, report

Stiffness and deformation capacity

Version 7 provides a new function which analyses the stiffness and capacity of a connection of any member in the joint. Complete diagram is generated automatically, is directly displayed in GUI and can be added into the output report. Rotational or axial stiffness can be studied for specific design load. IDEA StatiCa Connection can also deal with the influence of other internal forces.

Diagram shows:

  • Level of design load
  • Limit value of capacity of conncetion for 5% equivalent strain
  • Limit valure of capacity of connected member (useful also for seismic design)
  • 2/3 of limit capacity for calculation of initial stiffness
  • Value of initial stiffness
  • Limits for the classification of conncetion - rigid and pinned

Base plate, anchoring

V7 offers the option to input different offsets of concrete block on different edges of steel base plate. Offsets influence the calculation of the size of break-out cones.

End of anchors are frequently modified to increase the cohesion and make break-out cone bigger. However in checks it is involved only in the size of break-out cone. User can define washers of specific size to make break-out cone bigger. Washer can be rectangular or circular, but both have the same influence to the size of cone.

Stiffening members

Users of IDEA StatiCa Connection can reinforce steel joints with additional plates – stiffeners, ribs, doublers. Segments of hot rolled or cold formed profiles can be used for stiffening in version 7. These stiffening members behave in the joint the same way as basic steel members – all manufacturing operations can be applied on them. Stiffening members cannot take loads. They are not a part of 3D global model of the structure.

General contacts between plates

Steel connection is modelled like a system of plates (members are composed from plates), welds, bolts and contacts. Contacts appear in places where two plates are in touch. They take 100% of the pressure but do not act in tension at all. Contacts are automatically generated in between plates which are a part of bolted connection. Version 7 brings an option to define the contact between any 2 surfaces of plates even if they are not bolted together. A lot of practical technical tasks can be resolved thanks to this new feature.

Link with SAP 2000

SAP2000 is widely-used FEA structural software. IDEA StatiCa 7.0 can read all necessary data for design of steel joints from SAP2000 3D models. IDEA StatiCa can read the whole SAP2000 project or only its part. For IDEA StatiCa Connection there is a simplified direct workflow – just select a node in SAP2000, click on a “IDEA Connection” plug-in and design the joint.

Model of welds

Welds are an important part of any steel joint. Version 6 we use the model where weld is modelled like a constrain between edge and surface of plates. Constrain itself does not have material properties. IDEA StatiCa calculates forces in constrains and offer evaluation using 3 methods – maximal/ average/ linear. IDEA StatiCa development team has been working on a much more precise model. Such where welds are also equipped by material properties. It means they can become plastic like all steel plates. This model will provide better results especially for long welds. The effect called “effective length of weld” will be taken into account already in calculated results. Plastic welds will be available once a thorough development and testing process finished but no later than by 1st October 2016.

What was improved for welds already in version 7: The geometry of weld position was rebuilt. The real length of weld is respected in case of different length of welded edges or in case if interruption of welds due to openings. Precise position of welds gives us the chance to improve the presentation of welds. Welds are rendered like in reality when using “solid“ mode. When using “transparent“ mode, only line constrain between edge and surface is shown. This allows to easily check correct implementation of weld. New geometry helped to improve behavior of welds which are close to edge of plate where IDEA StatiCa can give nonsymmetrical results in symmetrical tasks. Thanks to this correction and improvement, the version 7 results can give a bit different results of stress in certain cases.

 Weld results table – new signs for weld type

Import from Tekla Structures and Advance Steel

Both links were released in version 6. IDEA RS fluently improve it and enlarge supported functionality. Now we are able to do also this:

  • Notches – it is possible for both plates of members and stiffening plates. Not for general 3D solid. Welds have to be added in Connection.
  • Openings – we can read all openings in stiffening plates. Not yet in plates of members.
  • Stubs – we can read cuts on both ends, thanks to development of stiffening members.
  • Weld “all around”
  • Bended plates
  • Cuts by CHS – everything is imported, cuts “by surface” have to added manually
  • Anchoring– partially improved, base plate still has to be added in Connection


Output report has key value for the user so we improved its quality in version 7 – style of tables, labels. There is also direct export into MS word – program generates MHT file. We rearranged the “one line” output. There is more useful information which make the output more valuable. It works both for stress/strain and stiffness analysis.

There is a new export of drawings into DXF format in Bill of material. Drawings can be opened directly in Autocad.

Pictures from bill of material into DXF


Loads – export into Excel file

New function can be used for copying of load cases between items in the project or between different projects.


One more cross-section type was added. Angle profile with the possibility to define the angle. It can be applied for stiffening member and used for modelling of bended plates.

Simplified UI

Setup dialog

2 setup dialogs were unified into one, only important values are available.

FEA setup was removed, Colours are moved to Preferences, only one setup dialog is available now.

Original Setup dialog was rearranged and several properties from FEA were added.

 FE results

Settings In nodes / In elements were removed. IDEA StatiCa Connection uses “in elements” for all check CBFEM outputs and “in nodes” for FE results of stress and strain.


Report settings

Quite complex settings dialog for detailed report is briefer now. We defined compulsory content of the report and user can play only with limited number of options.

IDEA StatiCa Concrete

IDEA StatiCa Concrete and Prestressing

Bridge Load Rating

Most of unique innovations have been introduced due to the fact that a man is lazy and wants to make his life easier than before. Undoubtedly bridge load rating is laborious hand-iterative process, especially when it comes to reinforced and/or prestressed concrete bridges. The engineer can spend days and weeks trials and errors in the estimation of bridge load-carrying capacity. The problem lies in the determination of load-bearing capacity of cross-section subjected to the combination of normal and shear forces, bending and torsional moments. Due to the different effect of dead and live loads and the non-linear behavior of concrete, the problem becomes non-linear and its solution requires the use of suitable iterative method. That is probably why my friend, excellent bridge engineer and user of IDEA StatiCa, came to me with the request to help him and his colleagues with this tedious task… Optimized iterative solution was implemented into IDEA StatiCa software and it results in new module available in version 7. The new bridge is designed to transmit given load, which is represented by the load models grouped in various load groups. Bridge load rating addresses the problem the other way round, i.e. what load-carrying capacity (the resistance) of existing bridge can be used. It is the opposite process. Therefore bridge load ratings give the information about the needs of maintenance, the retrofitting or replacement of bridge elements. They’re also essential for assessing applications for overload permits.

Bridge load rating is the calculation to determine the safe live load carrying capacity of the bridge. Due to the facts that load schemes usually differ from traffic loads defined in design codes and materials possibly suffer from the deterioration, different partial safety factors of materials and loads and different combination factors are used.

Benchmark example

A load rating benchmark example was performed on a simply supported KA61 prestressed concrete side-by-side box-beam bridge with a span length equal to 12m and with the cross section shown above.

The analysis of moving loads on the bridge beams has been performed in software SCIA Engineer. Based on this analysis, the critical effect of moving loads on particular bridge beam was identified and internal forces in critical moving load cases were exported into IDEA StatiCa. Structural model of bridge beam was created in IDEA Beam application including the design of tendon and reinforcement.

Combinations for bridge load rating analysis are generated automatically based on the bridge load groups. Program runs automatic iterative calculation respecting the settings of the analysis. Results of analysis appear automatically after the calculation. Results of analysis are presented as summary for critical checks and sections, and also for particular type of load bearing capacity of bridge load rating analysis – Vn – normal. Vr – reserved, Ve – exceptional.

In-plane restraint of out-of-plane flexure

With the new version we prevent the deformation of assimetrical cross section due to rotation to its principal axis. Infact this would form out-of-plane flexure (displacement in the direction of local Y axis and rotation about X and Z axes).

Results of structural analysis (TDA)

Deformation of the beam due to the self-weight in stage Storage yard (Supports at the ends).

Deformation in stage Final supports due to uniform load -10kN/m

  • Only deformation uz
  • Deformation uy and rotation jx is fixed


Results in RCS – check of sections

Settings in Construction stages in RCS mirror the settings in the Beam module.

The effects of extreme internal forces calculated in stage Storage yard:


  • o 3D bending
  • o rotation rx is jz are not zero

Out-of-plane flexure is prevented starting from this construction stage. Therefore the assessments of cross-section disregard any increments of moment Mz, which appear since that construction stage. Of course that total effects can result in out-of-plane flexure, which appeared in the increments before in-plane restraint was applied.

  • o 3D bending
  • o increment of jz is zero
  • o 3D bending
  • o increment of jz is zero


Relaxation tables

The total relaxation of prestressing steel at infinite time and the development of the relaxation loss over time have often been provided by the producer of the prestressing reinforcement in the form of what is called relaxation tables. And we had always worked with relaxation tables in our professional life before Eurocode introduced a formula instead. It seemed to be a big progress – easy programing, easy work. The problem is that the formula does not fit the real behaviour of prestressing reinforcement manufactured by different producers. That is also why the use of that simple formula is not allowed in Germany. And that is why we introduced user-defined relaxation tables into IDEA StatiCa version 7.

Generator of bridge combinations in BIM

Users of IDEA StatiCa praised the generator of bridge combinations, which was implemented in IDEA StatiCa Beam in version 6. They said repeatedly that it is better than in programs of our competitors. That is why they asked for the implementation of the generator into BIM module so that they can use it after they import the results of load cases from linked 3D programs.

That is why the possibility to define bridge load groups and to generate load combinations was implemented into IDEA StatiCa software in version 7. Above that the combinations can be exported into Midas Civil via mct file.


IDEA Statica FREE Download

Please fill in the form below and we will send you an email with the link to download the FREE version of the software and all the instructions to the email address you entered.

Information request

Please fill in the following form, our staff will answer as soon as possible to the email address you entered.

News, events and promotions
